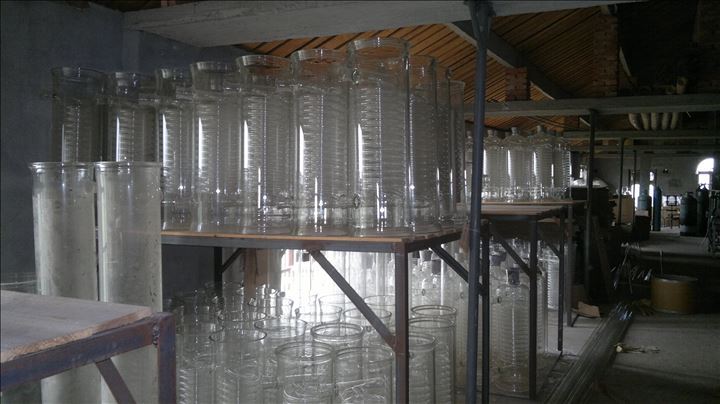

球口盘管热交换器中节_陕西鹏展科技有限公司

玻璃冷凝器又称玻璃冷却器，玻璃换热器，玻璃热交换器，被广泛地应用在化工工艺的冷却，回流化工生产中。本玻璃仪器适用于化工物料的蒸馏，回流的冷凝操作。由于结构紧凑，体积小，并且每节间采用锥形法兰口连接，组装灵活，可以用“串联”或“并联”方式进行组装，满足不同冷却面积的需要。

  φ113毫米每节冷却面积为0.4平方

  φ180毫米每节冷却面积为1.0平方

  φ230毫米每节冷却面积为1.5平方

  φ300毫米每节冷却面积为2.0平方

应用范围：

耐腐蚀性包括对所有的有机和无机介质。（氢氟酸、氟化物、磷酸、高温下的浓碱液除外）

允许最大工作温度：150℃

允许最大温差：120℃

允许最大工作压力：（表压）常压0.1Mpa，负压：外壳与管侧的压力差不超过0.1Mpa。

主要规格：0.3，0.6，1，1.5，3㎡

注意：选购上下节时要注明管外径及上口（D）的尺寸

换热面积M2	Ф(mm)	DN	L(mm)	L1(mm)
0.4	113	20	600	430
1	180	25	620	430
1.5	230	40	725	480
2	180	40	1000	780
2	230	40	825	610
2.5	315	40	725	480
3	315	40	825	580

盘管冷凝器主要优点：

1、热交换管与外壳直接封接，在套管和管端之间无泄漏处。

2、由于使用3.3高硼硅玻璃，具有很强的抗腐能力，且不会分离出重金属和杂质，为制造高纯度的产品提供了最好的环境。

3、组装灵活，可以通过串联或并联，满足不同热交换面积的需要。

4、盘管热交换器主要用于冷凝和冷却，也可用于液体加热载体的加热。

K值可用于作出粗略的计算:

液体-液体交换 K =120-175W/m²k(k=100-150kcal/m2h℃)

冷凝 K =230-315W/m²k(k=200-270kcal/m2h℃)
