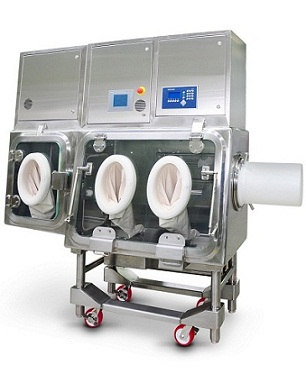

产品名称:WDCI-G系列称量分装控污隔离器
产品型号:WDCI-G系列
产品分类:制药洁净操作安全柜
分享到:
称量分装控污隔离器(Weighing and Dispensing Containment Isolators,WDCI)是目前先进的污染物控制系统,通过可调控的负压环境实现对操作人员在称量和分装复合药物或样品时的最佳防护。
产品介绍:
称量分装控污隔离器(Weighing and Dispensing Containment Isolators,WDCI)是目前先进的污染物控制系统,通过可调控的负压环境实现对操作人员在称量和分装复合药物或样品时的最佳防护。Esco公司WDCI系列产品提供标准配置隔离器满足不同量样品称量或分装处理,并保证精确度。
技术参数:
技术规格:称量分装控污隔离器(WDCI)
型号
WDCI-2G_
WDCI-3G_
WDCI-4G_
WDCI-5G_
标准规格操作室
1.2 m
1.6 m
2.0 m
2.4 m
外部尺寸
(宽x深x高)
不包括底部支架
1.2x0.65x1.73m
1.6x0.65x1.73m
2.0x0.65x1.73m
2.4x0.65x1.73m
包括底部可调高度支架(最低)
1.2x0.65x2.0m
1.6x0.65x2.08m
2.0x0.65x2.08m
2.4x0.65x2.08m
包括底部可调高度支架(最高)
1.2x0.65x2.36m
1.6x0.65x2.36m
2.0x0.65x2.36m
2.4x0.65x2.36m
手套孔高度(最低)
1015
950
950
950
手套孔高度(最高)
1300
1300
1300
1300
工作腔压力
负压
负压
负压
负压
气流模式
乱流
乱流
乱流
乱流
气流体积 – 最大(进气流和排放气流)-正常操作
21 m3/hr
21 m3/hr
21 m3/hr
21 m3/hr
气流体积 – 最大(进气流和排放气流)-手套孔保护
75 m3/hr
75 m3/hr
75 m3/hr
75 m3/hr
高效空气滤器类型 – 进气
H14 卡式过滤器,具有PVC防护罩
高效空气滤器截留效率 – 进气 – 安全更换
99.999%
99.999%
99.999%
99.999%
高效空气滤器类型 – 排气
H14 推进式高效过滤器,具有316#不锈钢外罩
高效空气滤器截留效率 – 排气 – 安全更换
99.999%
99.999%
99.999%
99.999%
照度
≥650 Lux
≥650 Lux
≥650 Lux
≥650 Lux
噪音
≤68 dBA
≤68 dBA
≤68 dBA
≤68 dBA
隔离器材质
工作腔
316#
316#
316#
316#
维护腔
316#
316#
316#
316#
支撑框架
316#
316#
316#
316#
防震称量底座
黑色花岗岩适用分析称量天平
*
*
*
*
隔离器抛光度
柜体外部
≤0.4 Ra
≤0.4 Ra
≤0.4 Ra
≤0.4 Ra
柜体内部
≤0.6 Ra
≤0.6 Ra
≤0.6 Ra
≤0.6 Ra
维护腔外部
0.6 Ra
0.6 Ra
0.6 Ra
0.6 Ra
支撑框架
1.0 Ra
1.0 Ra
1.0 Ra
1.0 Ra
控制器
6” 彩色HMI屏 – 西门子– CE认证
*
*
*
*
隔离器菜单设定授权操作人员进入
工作高度可调到舒适高度(可选)
*
*
*
*
电源电压要求
(按照现场条件)
110-120V, AC, 50Hz/60Hz, 1Ø
*
*
*
*
220-240V, AC, 50Hz/60Hz, 1Ø
*
*
*
*
480V, AC, 50Hz/60Hz, 3Ø
*
*
*
*
压缩气体要求(按照现场条件)
6 Barg 压力,5 L/sec
*
*
*
*
选配件
传递腔
101.6 mm ( 4” )
101.6 mm ( 4” )
101.6 mm ( 4” )
101.6 mm ( 4” )
温度、湿度监控
*
*
*
*
操作腔排水
*
*
*
*
WIP – 喷枪–操作腔
*
*
*
*
CIP – 喷头– 操作腔
*
*
*
*
CIP – 喷头– 传递腔
*
*
*
*
分离蝶阀4”
*
*
*
*
RTP Alpha - Ø190 ,Ø270,Ø350,Ø460
*
*
*
*
RTP Beta Canister - Ø190 ,Ø270,Ø350,Ø460
*
*
*
*
RTP Beta Liner - Ø190 ,Ø270,Ø350,Ø460
*
*
*
*

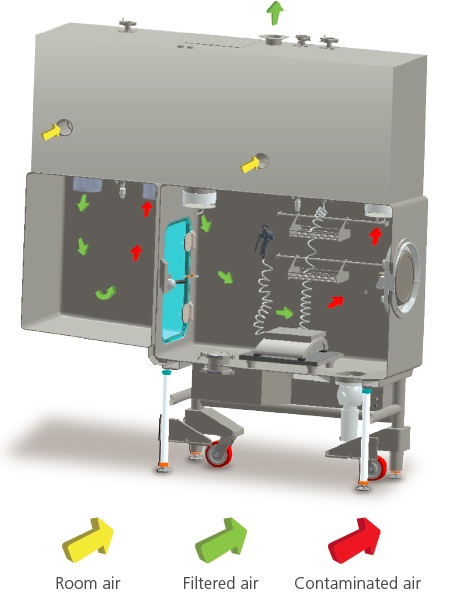

气流模式:
产品特点
● 单片316#不锈钢整体焊接,内腔大圆弧角过渡;
● 压力测试依据ISO 14644-7标准;
● 充气式防细菌污染设计,6级洁净水平;
● 手套安全更换系统保证污染在受控条件下完成安全更换;
● 一体式防震花岗岩称量平台实现精确称量;
● 系统集成了自动压力衰减检测功能;
● 光滑易清洁的内、外表面;
● 过滤器实现安全更换,允许在线滤器更换操作;
● 照明系统设计在隔离器腔体外部,易于维护,腔体内方便实施彻底清洁;
● 系统配置可电动调节280mm高度的液压支架,提供操作人员舒适高度。
